Bàn quay trục rỗng được thiết kế với cấu trúc trục rỗng làm cốt lõi, mang lại sự thuận tiện lớn cho việc tích hợp thiết bị. Trục rỗng chạy qua tâm bàn quay, cho phép cáp, ống dẫn khí, cáp quang và các đường ống khác đi qua trục, giải quyết hiệu quả các vấn đề về cuộn dây và bố trí lộn xộn của dây chuyền thiết bị quay truyền thống. Bàn quay trục rỗng không chỉ làm cho cấu trúc tổng thể của thiết bị nhỏ gọn hơn mà còn tránh được các lỗi do ma sát và lực kéo của đường dây, cải thiện đáng kể độ ổn định và độ tin cậy của hệ thống.

Cấu trúc rỗng của Bàn quay trục rỗng cung cấp một kênh trung tâm tự nhiên cho các dây cáp (đường điện, khí, chất lỏng, cáp quang và tín hiệu) của tất cả các bộ truyền động quay như cánh tay robot, trục xoay, thiết bị khí nén hoặc camera trực quan. Các dây cáp có thể đi qua trung tâm của bệ một cách tập trung và có trật tự, xoay cùng với bệ, nhờ đó tránh hoàn toàn-các rủi ro lâu dài về vướng víu, hao mòn và xoắn trong các chuyển động phức tạp, cải thiện đáng kể độ tin cậy, an toàn và tuổi thọ sử dụng khi vận hành thiết bị.

Trục rỗng của Bàn quay trục rỗng cung cấp không gian hoàn hảo để tích hợp các phụ kiện chức năng khác nhau. Ví dụ, nó có thể dễ dàng được trang bị một vòng trượt điện khí nén quay để cung cấp năng lượng và tín hiệu liên tục cho các mâm cặp khí nén hoặc các thiết bị cố định thủy lực trên bề mặt bệ; Bộ dây của cảm biến phát hiện cũng có thể được luồn qua nó để đạt được khả năng thu thập và phản hồi dữ liệu theo thời gian thực ở trạng thái quay. Điều này làm cho cấu trúc thiết bị cực kỳ nhỏ gọn, bố trí gọn gàng và giảm bớt các đường ống lộn xộn bên ngoài, khiến nó trở thành lựa chọn lý tưởng để đạt được thiết kế mô-đun và tích hợp của thiết bị.

Ở đây Trong trang này, chúng tôi giới thiệu loạt Bàn quay trục rỗng, bạn sẽ thấy bảng dữ liệu, hình ảnh sản xuất, video thử nghiệm như sau:
Ngoài ra, bạn có thể xem thêm dự án hoặc truy cập thư viện video của chúng tôi trên Youtube: https://www.youtube.com/@tallmanrobotics

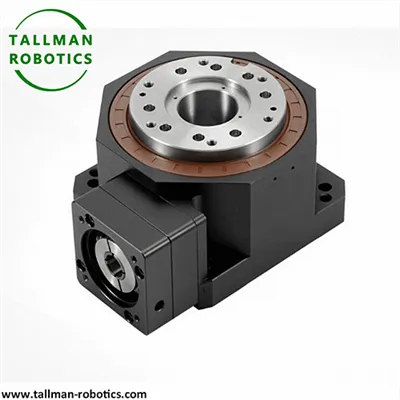

Nền tảng quay rỗng bánh răng Hypoids
Mẫu số	TMR60-30-S TMR60-30-B	TMR120-30-S TMR120-30-B		TMR165-30-S TMR165-30-/B		TMR240-30-S
Loại động cơ	Trợ lực 50/100W 42 động cơ bước	Động cơ servo 200/400W động cơ bước 57/86		Động cơ servo 750W/1000W 86/110 động cơ bước		Động cơ servo 1000/1500W
Tỷ lệ (i)	30	30		30		30
Loại ổ trục	Vòng bi lăn chéo	Vòng bi côn		Vòng bi côn		Vòng bi côn
Mô-men xoắn trục cho phép (Nm)	35	120		240		500
Mô-men xoắn cho phép (Nm)	45	240		480		900
Tốc độ tấm cho phép (R/Min)	200	200		200		200
Mô-men xoắn lật tối đa (Nm)	60	240		460
Lực hướng tâm tối đa (N)	400	9000		18000
Lực dọc trục tối đa (N)	400	9000		18000
Tải trọng trục cho phép	400	3000		7000		12000
Độ cứng xoắn	21Nm/arcm phút	48 Nm/arcm phút		76 Nm/arcm phút
Định vị chính xác	±0,5 cung/phút	±0,5 cung/phút		±0,5 cung/phút		±0,5 cung/phút
Lặp lại định vị	Nhỏ hơn hoặc bằng 10 cung/giây	Nhỏ hơn hoặc bằng 10 cung/giây		Nhỏ hơn hoặc bằng 10 cung/giây		Nhỏ hơn hoặc bằng 10 cung/giây
Hết nền tảng	Nhỏ hơn hoặc bằng 0,01mm	Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm
Chạy xuyên tâm	Nhỏ hơn hoặc bằng 0,01mm	Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm
Độ đồng tâm của nền tảng	Nhỏ hơn hoặc bằng 0,01mm	Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm
Nền tảng song song	Nhỏ hơn hoặc bằng 0,01mm	Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm		Nhỏ hơn hoặc bằng 0,01mm
Phản ứng dữ dội	0	0		0		0
Cuộc sống (Giờ)	>20,000	>20,000		>20,000		>20,000
Phương pháp bôi trơn	Dầu mỡ tổng hợp
Lớp bảo vệ	IP50		IP50		IP50		IP50
Phương pháp cài đặt	Mọi góc độ		Mọi góc độ		Mọi góc độ		Mọi góc độ
Nhiệt độ hoạt động	-25 độ -90 độ		-25 độ -90 độ		-25 độ -90 độ		-25 độ -90 độ
Trọng lượng (kg)	0.6		5.15		13.5

Tùy chọn
Trình điều khiển và cáp	Driver và cáp cho các tùy chọn, được cung cấp bởi Tallman Robotics Limited (Usaullay, chúng tôi cấu hình với Delta, Inovance; Pulse, EtherCat, Profinet đều có sẵn)
Tấm xoay mặt	Cung cấp nếu cần. (Bản vẽ do khách hàng cung cấp)
Cảm biến	Cảm biến Ormon, giá đỡ, tấm cảm biến, ốc vít là những lựa chọn.
